固态电池的安全，正在从"实验室承诺"走向"实测验证"。
近日，高能数造基于自主研发的装备与配套工艺制备的20Ah硫化物全固态电芯（GSS-20，电解液质量占比 0%），按相关标准成功完成针刺试验，全程未起火、未爆炸。
本次试验参考GJB 2374A-2013《军用锂电池安全要求》中针刺试验方法，使用4mm钢针（较该标准3mm上限加粗）以0.833 mm/s速度贯穿电芯，并留针观察1h。钢针越粗、贯穿截面越大、瞬时短路能量越高；在此严苛条件下仍保持零热失控，本身就是装备与工艺安全冗余的直接体现。
陕西顷刻能源科技有限公司检测中心实验室（陕煤集团旗下，CNAS 认可实验室，注册号 CNAS L21804）
通过针刺，意味着什么？
要理解这次成果的含金量，需要先把动力电池的安全标尺拉齐。
液态锂电池——按 GB 38031-2025《电动汽车用动力蓄电池安全要求》，需通过针刺、挤压、过充、热扩散等十余项测试，其中针刺要求"钢针贯穿后 2 h 不起火、不爆炸"，这是量产的准入基线。
混合固液电池——按GB/T 43568-2026定义，电解液占比5%~20%，已上车产品在针刺等测试中普遍优于液态，但其安全优势仍有体系边界——体系内仍含液态电解液。
全固态电池——电解液质量占比 0%。而高能数造这颗20Ah 硫化物全固态电芯，难度是三重叠加：
•体系最难：硫化物对水氧敏感、界面阻抗高、针刺后极易产气冒烟，是公认安全难度最高的技术路线；
•容量最大：20 Ah 远超行业当前常见的 Ah 级以下小样品验证，针刺时短路面积更大、释放能量更高；
•标准更严：实测所用4 mm 钢针超过 GJB 2374A-2013 的 3 mm 上限，全程零热失控。
这不是"达标式"通过，而是在全固态+大容量+硫化物三重最高难度叠加下，把行业公认的工程难题做成了可复现的实测结果。
安全不是材料属性，是工程结果
硫化物电解质是当前离子电导率最高的固态电解质体系之一，但材料本身的优势并不自动转化为电芯的安全表现。从材料到电芯，必须跨越环境控制、界面稳定、压力管理、均匀成型、缺陷抑制等多重工程关口。
钢针贯穿电芯，机械冲击、电化学反应与热效应在局部叠加。界面是否稳定、结构是否均匀、缺陷是否受控，都会直接决定针刺后的安全表现。
材料是基础，装备是载体，工艺是路径，过程控制是保障。此次高能数造20Ah硫化物全固态电池通过针刺检测，正是装备设计、工艺参数与过程控制共同作用的工程结果——它验证的不是某一项材料特性，而是一整套工程协同能力。

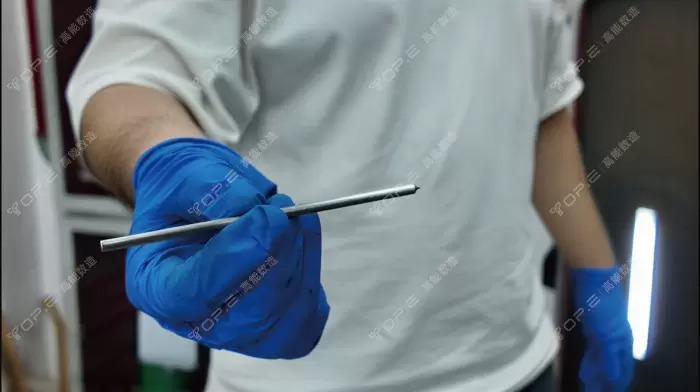

针刺使用直径4mm钢针

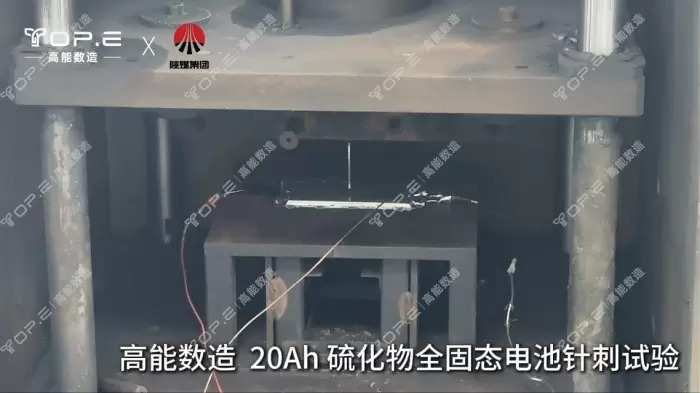

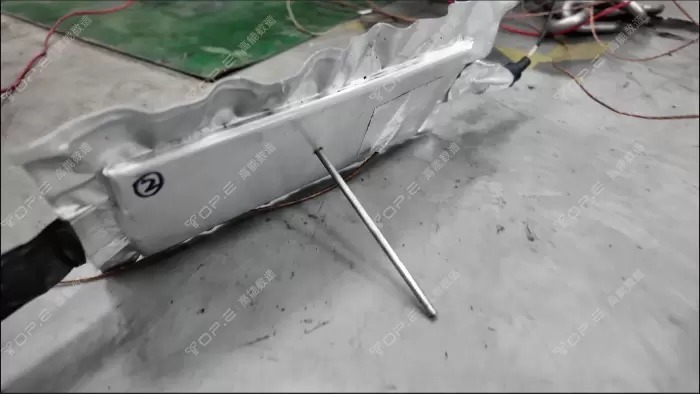

4mm钢针贯穿电芯-受测样品未起火、未爆炸

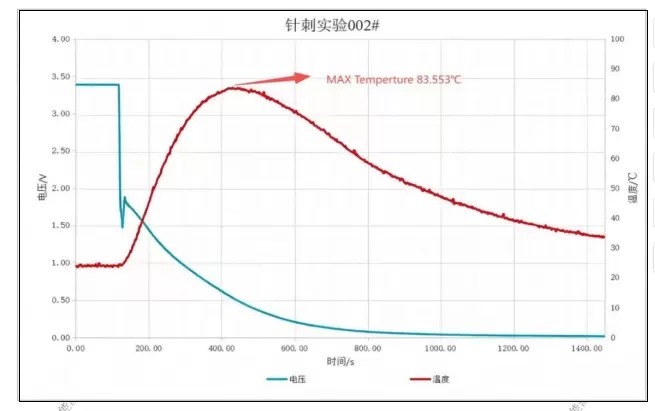

温度电压趋势图
超越单点突破：「装备+工艺」的双向奔赴
单点技术突破无法支撑固态电池的产业化进程。高能数造的核心竞争力是装备与工艺的深度协同——以工艺需求驱动装备设计，以装备能力保障工艺落地。
与行业常见的"交付设备 + 客户自行摸索工艺"模式不同，我们交付的是经过实测验证、可直接复用的整体解决方案。本次针刺试验的成功，正是这一模式价值的集中体现：它证明了装备的可靠性，也验证了整套工艺体系的安全性与可复制性。
01 装备设计：把安全规划前置到硬件层
硫化物体系对水氧环境、工艺压力、设备精度和过程一致性提出了近乎苛刻的要求。一个微米级的制造偏差，都可能影响界面接触和内部结构均匀性，最终反映在电芯性能与安全表现上。
高能数造将安全规划前置到装备设计阶段，围绕环境、压力、温度、精度、一致性五大关键变量，对"材料处理—极片制备—电解质层成型—转印—叠片—封装—电芯制备"全链路装备进行系统设计。
这让风险在设计阶段就被提前识别，让工艺参数在生产中得到稳定执行，让每一颗电芯的制造结果都具备一致、可控、可验证的基础。
全链路装备图
从材料到电芯的全链路装备体系，为硫化物全固态电池安全制造提供系统保障
02 工艺交付：把「痛苦摸索」变为「标准落地」
硫化物全固态电池量产的最大痛点不是材料本身，而是工艺窗口的极度狭窄与不确定性。行业内多数尝试止步于单一的原纤化处理：形成的纤维取向性强、缺乏三维支撑，极片在后续辊压、堆叠中极易开裂、掉粉；固-固界面阻抗过高、极片良率低下，长期阻碍从实验室走向中试与量产。
高能数造交付的是经过充分验证的工艺参数包和标准操作窗口：
•原纤化工艺深度优化：自研产线级设备针对硫化物、氧化物及粘结剂体系深度调优，纤维成型均匀性突破99%，全过程氧、水含量稳定控制在0.1ppm以下；
•纤维网络三维重构：在原纤化后引入专属强化工序，将取向性纤维转化为无序三维网络，构建均匀致密的立体支撑结构，从根本上解决极片开裂难题；
•大容量电芯整线方案：依托成熟工艺包，已形成5Ah-20Ah软包电芯的完整设备解决方案，覆盖硫化物、卤化物等主流技术路线。

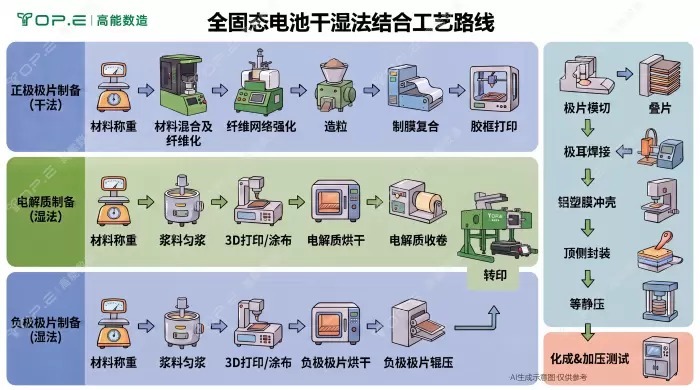

高能数造干湿结合工艺图
剑指未来，持续突破
本次高能数造20Ah硫化物全固态电池针刺试验的成功，是高能数造"装备+工艺"协同能力的一次实证，也是硫化物体系工程化道路上的一步。
我们也清醒看到，全固态电池的产业化仍有多道关口需要持续跨越：更大容量电芯的一致性与良率提升、更长循环寿命下的界面稳定性保持、从20 Ah 向更大容量的工艺迁移，以及制造成本曲线的持续下探——这些既是行业共同的挑战，也是高能数造下一阶段持续攻坚的方向。
高能数造将继续以"装备+工艺"深度协同为底，与全行业同仁携手，共同推动固态电池时代的全面到来！
获取全固态电池整体解决方案或技术交流，欢迎联系高能数造技术团队。
涨8配资提示：文章来自网络，不代表本站观点。
